YZD360

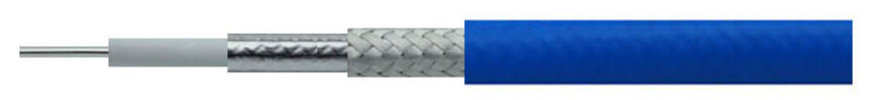

结构特性Structure Characteristics

结构Structure

项目Item

标准值 Standard Value

内导体Inner Conductor

材质 Material

镀银铜线 Silver Plated Copper

结构 Construction(mm)

1/0.91

标称外径 Nom.Dia(mm)

0.91

绝缘层Insulation

材质 Material

低密度聚四氟乙烯 LD-PTFE

标称外径 Nom.Dia(mm)

2.70

内屏蔽层Inner shield

材质 Material

自粘铝箔 Self-adhesive Aluminium Foil

标称外径 Nom.Dia(mm)

2.78

外屏蔽层Outer shield

材质 Material

镀银铜线 Silver Plated Copper Wire

标称外径 Nom.Dia(mm)

3.18

护套Jacket

材质 Material

蓝色聚全氟乙丙烯  Blue FEP

标称外径 Nom.Dia(mm)

3.60



电性能参数

项目Item

标准值 Standard Value

衰减(25℃及海平面)和平均功率(40℃及海平面)
Attenuation(@25℃&Sea Level) and Power handing@(@40℃&Sea Level)

阻抗Impedance(Ω)

50

频率(MHz)
Frequency

衰减(dB/100m)
Attenuation

平均功率(W)
Power handing

电容
Capacitance(pF/m)

88

500

27.52

637

1000

39.27

446

传播速率
Velocity of Propagation

76%

2400

61.86

283

3000

69.54

252

最大工作频率(GHz)
Max Operating Frequency(GHz)

40

6000

100.45

175

8000

117.27

149

屏蔽效率(dB)
Screening Effectiveness(dB)

>90

10000

132.37

132

12400

148.92

118

介质耐压(V@DC)
Dielectric Withstanding Voltage(V@DC)

1000

18000

183.08

96

26500

227.72

77

机械相位稳定性(°/GHz)
Phase Change VS Bending(°/GHz)

N/A

40000

288.68

61

K1

1.204032

温度相位稳定性@(-45~+85)℃
Phase Change VS Temperature@(-45~+85)℃

N/A

K2

0.001196918

衰减计算:IL=K1*√FMhz+K2*FMHz



机械和环境性能

机械与环境特性
Mechaical &Environmental Characteristics

可替代型号 Replaceable Type

最小弯曲半径(静态)
Min Bending Radius (Static)

18.0mm





最先弯曲半径(动态)
Min Bending Radius (Dynamic)

36.0mm





重量
Weight

0.029kg/m





工作温度范围 (℃)
Operating Temperature(℃)

 -55~125
