670-047/50

料号 P/N

YZ-670047/50-002

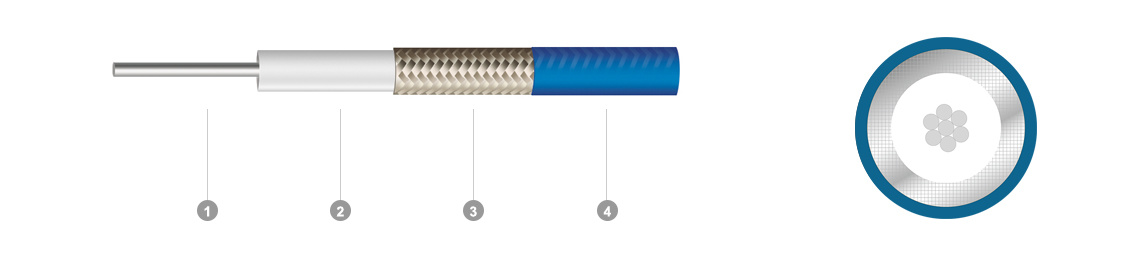

①内导体
Inner conductor

材料 Material

镀银铜包钢线  Silverplated copper clad steel wire

组成 Constitute

1/0.29

标称外径OD (mm)

0.29±0.015

②绝缘层
Insulation

材料 Material

聚四氟乙烯  PTFE

颜色 Color

本色 Natural

标称外径OD (mm)

0.95±0.05

③外导体
Outer conductor

材料 Material

镀锡铜线编织+浸锡
Tinned copper wire braid+Tin soaked

组成 Constitute

16/5/0.05

标称外径OD (mm)

1.2±0.05

覆盖率Coverage (%)

100

④护套层
Jacket

材料 Material

聚全氟乙丙烯 FEP

标称外径 OD (mm)

1.6±0.12

电气性能 Electrical characteristics

电容(pF/m)
Capacitance(pF/m)

95±4

衰减Attenuation

0.5GHz

0.90db/m

速率(%)
Velocity(%)

70±2

1GHz

1.30db/m

3GHz

2.30db/m

阻抗(Ω)
Impedance(Ω)
@1ns

50±2

5GHz

3.10db/m

10GHz

4.95db/m

驻波比
Standing wave ratio
@0~3GHz

≤1.15

额定电压(V)
Rating voltage(V)

30

工作频率(GHz)
Operating frequency(GHz)

6

工作温度范围 Operating temperature

-55℃~+125℃

最小弯曲半径(一次) Min.bending radius static

5MM

最佳保存周期 Optimal preservation period

2个月 Two Months

包装方式 Packing mode

纸盘1000M/轴  Paper Plate 1000M/Plate
