670-086/50

料号 P/N

YZ-670086/50-002

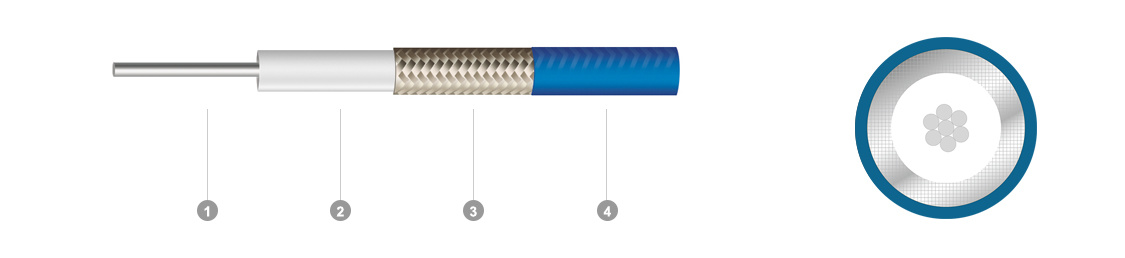

①内导体
Inner conductor

材料 Material

镀银铜线  Silverplated copper wire

组成 Constitute

1/0.52

标称外径OD (mm)

0.52±0.01

②绝缘层
Insulation

材料 Material

聚四氟乙烯  PTFE

颜色 Color

本色 Natural

标称外径OD (mm)

1.68±0.05

③外导体
Outer conductor

材料 Material

镀锡铜线编织+浸锡
Tinned copper wire braid+Tin soaked

组成 Constitute

16/4/0.1

标称外径OD (mm)

2.15±0.05

覆盖率Coverage (%)

100

④护套层
Jacket

材料 Material

聚全氟乙丙烯 FEP

标称外径 OD (mm)

2.5±0.15

电气性能 Electrical characteristics

电容(pF/m)
Capacitance(pF/m)

95±4

衰减Attenuation

0.4GHz

0.43db/m

速率(%)
Velocity(%)

70±2

1GHz

0.70db/m

3GHz

1.31db/m

阻抗(Ω)
Impedance(Ω)
@1ns

50±2

5GHz

1.72db/m

10GHz

2.49db/m

驻波比
Standing wave ratio
@0~3GHz

≤1.15

18GHz

3.46db/m

额定电压(V)
Rating voltage(V)

30

工作频率(GHz)
Operating frequency(GHz)

6

工作温度范围 Operating temperature

-65℃~+180℃

最小弯曲半径(一次) Min.bending radius static

6MM

最佳保存周期 Optimal preservation period

2个月 Two Months

包装方式 Packing mode

纸盘500M/轴  Paper Plate 500M/Plate
