670-141/50

料号 P/N

YZ-670141/50-003

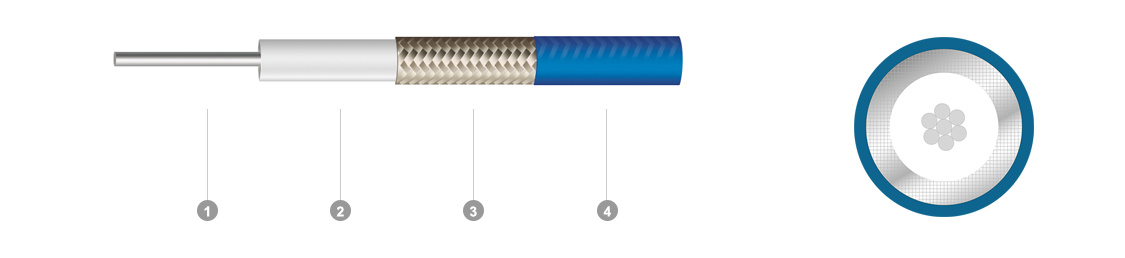

①内导体
Inner conductor

材料 Material

镀银铜线  Silverplated copper wire

组成 Constitute

1/0.94

标称外径OD (mm)

0.94±0.02

②绝缘层
Insulation

材料 Material

聚四氟乙烯 PTFE

颜色 Color

本色 Natural

标称外径OD (mm)

2.98±0.05

③外导体
Outer conductor

材料 Material

镀锡铜线编织+浸锡
Tinned copper wire braid+Tin soaked

组成 Constitute

16/6/0.12

标称外径OD (mm)

3.58±0.1

覆盖率Coverage (%)

100

④护套层
Jacket

材料 Material

聚全氟乙丙烯 FEP

标称外径 OD (mm)

4.15±0.15

电气性能 Electrical characteristics

电容(pF/m)
Capacitance(pF/m)

96±4

衰减Attenuation

0.4GHz

≤0.25db/m

速率(%)
Velocity(%)

70.8±2

1GHz

≤0.41db/m

2GHz

≤0.60db/m

阻抗(Ω)
Impedance(Ω)
@1ns

50±2

3GHz

≤0.76db/m

5GHz

≤1.02db/m

驻波比
Standing wave ratio
@0~4.5GHz

≤1.1

6GHz

≤1.18db/m

额定电压(V)
Rating voltage(V)

30

工作频率(GHz)
Operating frequency(GHz)

6

工作温度范围 Operating temperature

-65℃~+180℃

最小弯曲半径(一次) Min.bending radius static

8MM

最佳保存周期 Optimal preservation period

2个月 Two Months

包装方式 Packing mode

纸盘300M/轴  Paper Plate 300M/Plate
