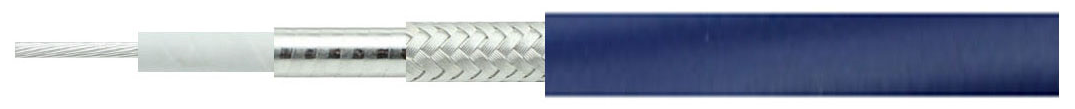

结构Structure

项目Item

标准值 Standard Value

内导体Inner Conductor

材质 Material

镀银铜线 Silver Plated Copper

结构 Construction（mm）

19/0.48

标称外径 Nom.Dia(mm)

2.39

绝缘层Insulation

材质 Material

低密度聚四氟乙烯 LD-PTFE

标称外径 Nom.Dia(mm)

6.35

内屏蔽层Inner shield

材质 Material

镀银铜带 Silver Plated Copper Strip

标称外径 Nom.Dia(mm)

6.67

外屏蔽层Outer shield

材质 Material

镀银铜线 Silver Plated Copper Wire

标称外径 Nom.Dia(mm)

7.20

护套Jacket

材质 Material

蓝色聚氨酯  Blue TPU

标称外径 Nom.Dia(mm)

8.50

项目Item

标准值 Standard Value

衰减（25℃及海平面）和平均功率（40℃及海平面）
Attenuation（@25℃&Sea Level） and Power handing@（@40℃&Sea Level）

阻抗Impedance（Ω）

50

频率（MHz）
Frequency

衰减（dB/100m）
Attenuation

平均功率（W)
Power handing

电容
Capacitance（pF/m）

80

300

9.14

2048

500

11.86

2048

传播速率
Velocity of Propagation

83%

1000

16.93

1105

2400

26.69

701

最大工作频率（GHz）
Max Operating Frequency（GHz）

18

3000

30.02

624

6000

43.40

431

屏蔽效率（dB）
Screening Effectiveness（dB）

＞90

8000

50.70

369

10000

57.26

327

介质耐压(V@DC)
Dielectric Withstanding Voltage(V@DC)

3000

12400

64.45

290

15000

71.63

261

机械相位稳定性（°@18GHz）
Phase Change VS Bending（°@18GHz）

±0.3

18000

79.32

236

K1

0.518199

温度相位稳定性@（-45~+85）℃
Phase Change VS Temperature@（-45~+85）℃

≤750 PPM

K2

0.000544

衰减计算：IL=K1*√FMhz+K2*FMHz

机械与环境特性
Mechaical &Environmental Characteristics

可替代型号 Replaceable Type

最小弯曲半径（静态）
Min Bending Radius (Static)

36.00mm

最先弯曲半径（动态）
Min Bending Radius (Dynamic)

85.00mm

重量
Weight

0.162kg/m

工作温度范围 （℃）
Operating Temperature（℃）

 -55~85
