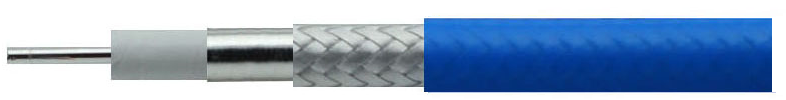

结构Structure

项目Item

标准值 Standard Value

内导体Inner Conductor

材质 Material

镀银铜线 Silver Plated Copper

结构 Construction（mm）

1/0.30

标称外径 Nom.Dia(mm)

0.30

绝缘层Insulation

材质 Material

低密度聚四氟乙烯 LD-PTFE

标称外径 Nom.Dia(mm)

0.92

内屏蔽层Inner shield

材质 Material

镀银铜带 Silver Plated Copper Strip

标称外径 Nom.Dia(mm)

1.05

外屏蔽层Outer shield

材质 Material

镀银铜线 Silver Plated Copper Wire

标称外径 Nom.Dia(mm)

1.25

护套Jacket

材质 Material

蓝色聚全氟乙丙烯  Blue FEP

标称外径 Nom.Dia(mm)

1.60

项目Item

标准值 Standard Value

衰减（25℃及海平面）和平均功率（40℃及海平面）
Attenuation（@25℃&Sea Level） and Power handing@（@40℃&Sea Level）

阻抗Impedance（Ω）

50

频率（MHz）
Frequency

衰减（dB/100m）
Attenuation

平均功率（W)
Power handing

电容
Capacitance（pF/m）

89

300

61.99

150

500

80.17

116

传播速率
Velocity of Propagation

76%

1000

113.73

82

3000

198.53

47

最大工作频率（GHz）
Max Operating Frequency（GHz）

110

6000

282.92

33

8000

327.99

28

屏蔽效率（dB）
Screening Effectiveness（dB）

＞90

12000

404.39

23

18000

499.31

19

介质耐压(V@DC)
Dielectric Withstanding Voltage(V@DC)

500

26500

611.53

15

40000

760.41

12

机械相位稳定性（°/GHz）
Phase Change VS Bending（°/GHz）

±0.2

50000

856.61

11

67000

1002.73

9

温度相位稳定性@（-45~+85）℃
Phase Change VS Temperature@（-45~+85）℃

≤1500 PPM

110000

1314.31

7

K1

3.557846

K2

0.001221

衰减计算：IL=K1*√FMhz+K2*FMHz

机械与环境特性
Mechaical &Environmental Characteristics

可替代型号 Replaceable Type

最小弯曲半径（静态）
Min Bending Radius (Static)

8.0mm

最先弯曲半径（动态）
Min Bending Radius (Dynamic)

16.0mm

重量
Weight

0.006kg/m

工作温度范围 （℃）
Operating Temperature（℃）

 -55~165
