1.32D银锡线

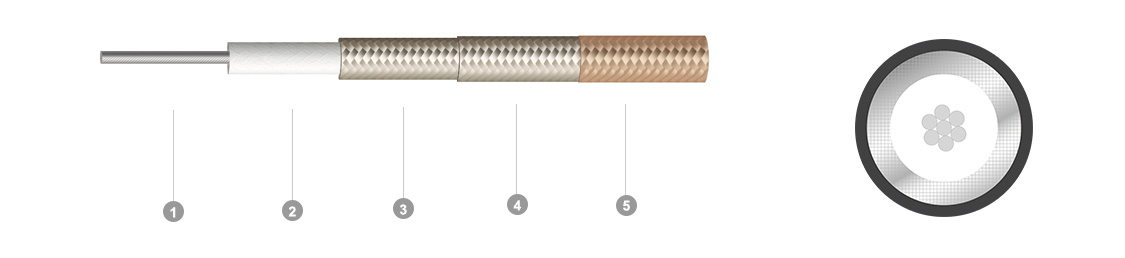

结构参数
|
132D/50 |
料号 P/N |
YZ132D/50-S1 |
|
①内导体 |
材料 Material |
镀银铜线 Silverplated copper wire |
|
组成 Constitute |
7/0.08 |
|
|
标称外径OD (mm) |
0.24±0.02 |
|
|
②绝缘层 |
材料 Material |
聚全氟乙丙烯 FEP |
|
颜色 Color |
透明 Clarity |
|
|
标称外径OD (mm) |
0.7±0.02 |
|
|
③外导体 |
材料 Material |
镀锡铜线 Tinned copper wire |
|
组成 Constitute |
16/4/0.05 |
|
|
标称外径OD (mm) |
0.92±0.05 |
|
|
覆盖率Coverage (%) |
90±5 |
|
|
③外导体 |
材料 Material |
镀锡铜线 Tinned copper wire |
|
组成 Constitute |
16/6/0.05 |
|
|
标称外径OD (mm) |
1.13±0.05 |
|
|
覆盖率Coverage (%) |
90±5 |
|
|
④护套层 |
材料 Material |
聚全氟乙丙烯 FEP |
|
标称外径OD (mm) |
1.32±0.05 |
电性能参数
|
电气性能 Electrical characteristics |
|||
|
电容(pF/m) |
98±4 |
衰减Attenuation |
|
|
1GHz |
≤2.10db/m |
||
|
速率(%) |
70±2 |
2GHz |
≤3.00db/m |
|
3GHz |
≤3.60db/m |
||
|
阻抗(Ω) |
50±2 |
4GHz |
≤4.30db/m |
|
5GHz |
≤5.00db/m |
||
|
驻波比 |
≤1.3 |
6GHz |
≤5.60db/m |
|
|
|
||
|
额定电压(V) |
30 |
|
|
|
|
|
||
|
工作频率(GHz) |
6 |
|
|
|
|
|
||
机械和环境性能
|
工作温度范围 Operating temperature |
-55℃~+125℃ |
|
最小弯曲半径(一次) Min.bending radius static |
4MM |
|
最佳保存周期 Optimal preservation period |
2个月；Two months |
|
包装方式 Packing mode |
纸盘 500M/轴 Paper Plate 500M/Plate |
